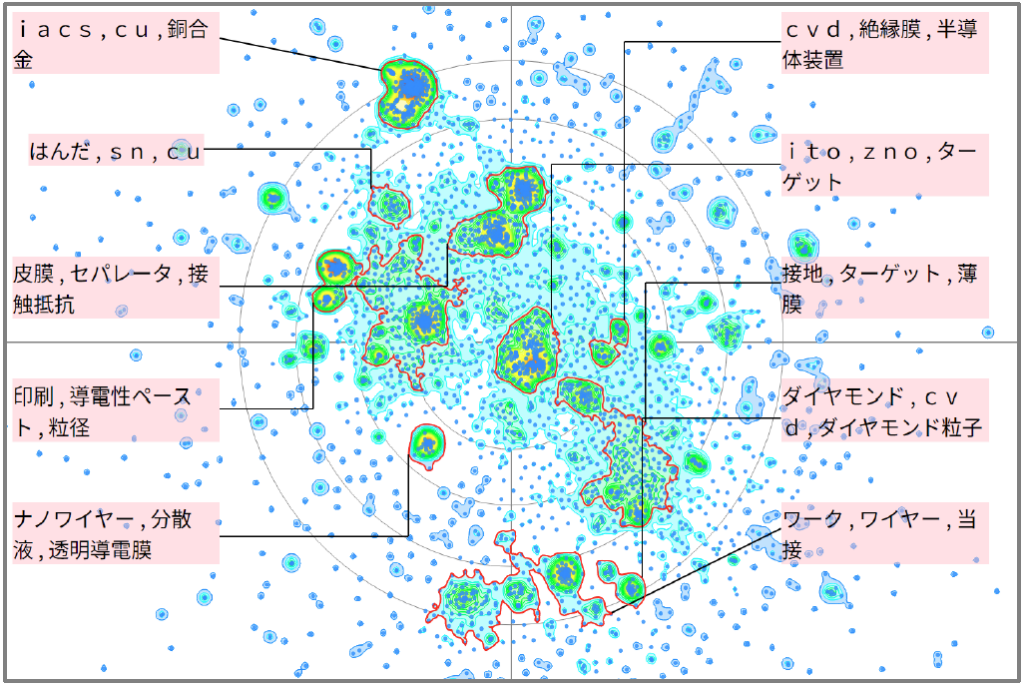

金属材料分野における導電性に関する技術は、銅粉や銅合金を用いた導電体の製造から、微粒子のペーストを印刷や塗布して形成する透明導電膜の作製まで多岐にわたる。例えば、焼成や焼きなましを通じて導電率の向上を図り、冷間圧延や熱間圧延により材料の結晶構造を制御して接触抵抗を低減する技術が存在する。また、めっきやスパッタリングといった物理気相成長法によって、酸化亜鉛（ZnO）やインジウムスズ酸化物（ITO）などの透明導電膜を成膜し、薄膜としての透過性と導電性を両立させる手法も含まれる。プラズマ処理や高周波放電を用いてチャンバ内でターゲットから材料を成膜する技術も重要で、これにより膜の均一性や密着性が向上する。さらに、ナノワイヤーや単結晶構造の微細加工によって微小な導体パターンを形成し、電子部品やトランジスタのチャネルやゲート、ドレイン、ソース領域へ応用する技術も展開されている。電解加工や電解液を利用したはんだ付けや接着技術も導電性を確保するうえで活用されており、材料の耐食性を付与するための皮膜形成も含まれる。これらの技術は燃料電池のセル構成やセパレータの給電と通電、駆動においても不可欠であり、電圧や電流の制御を通じて効率的な電気伝導を実現している。
