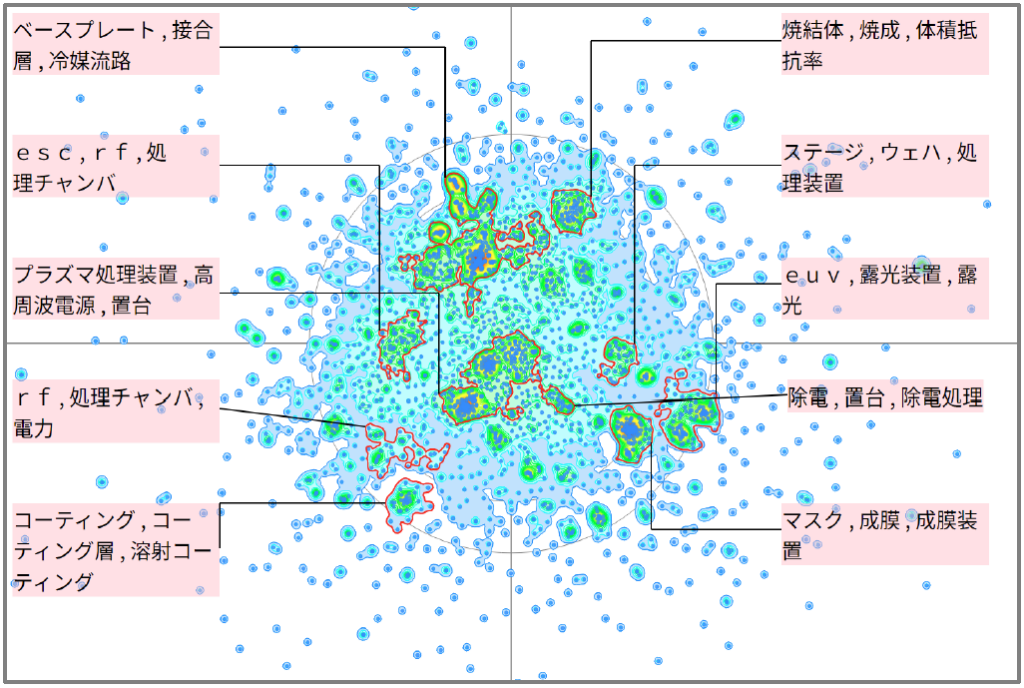

半導体分野における静電チャックに関する技術

半導体分野における静電チャックに関する技術は、ウェハの安定した吸着および位置決めを目的とした技術群である。静電チャックはベースプレートやセラミックを基材として構成され、体積抵抗率の制御が重要である。給電方式には直流や高周波電力が用いられ、それによって電荷を発生させてウェハを吸着する仕組みである。誘電体層やエッジリングを用いることで電界分布を最適化し、吸着力の均一性や残留帯電の抑制が図られる。静電チャックの温度管理にはヒーターや冷媒を組み込んだ流路が設けられ、温度分布の制御によりウェハの変形や熱膨張を抑える。また、プラズマ処理による表面改質やセラミックコーティング、プラズマ溶射技術を利用して耐腐食性や耐久性を向上させている。これらの技術は露光装置や搬送システムと連携し、ステージ上でのウェハの精密なアライメントや搬送を支援するために不可欠である。こうした技術群が統合され、半導体製造プロセスでの高精度かつ安定したチャック機能を実現している。
